Az új WTC-GB 470-A kondenzációs kazán modulációs hőteljesítmény-tartománya 59 … 470 kW (50/30 °C). A kazánon a Weishaupt WG40 PLN U Premix LowNOx gázégő működik digitális tüzelésvezérlővel, a tüzelőberendezés folyamatos szabályzási tartománya kb. 1:8. Négy WTC-GB 470 berendezésből álló kaszkáddal biztosítható a 2 MW hőszükséglet. A takarékos vezérléshez szükséges kaszkádmenedzser már (szériakivitelként) a WEM-szabályzórendszerben megtalálható.

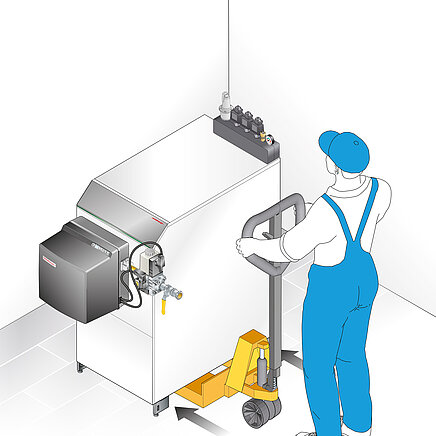

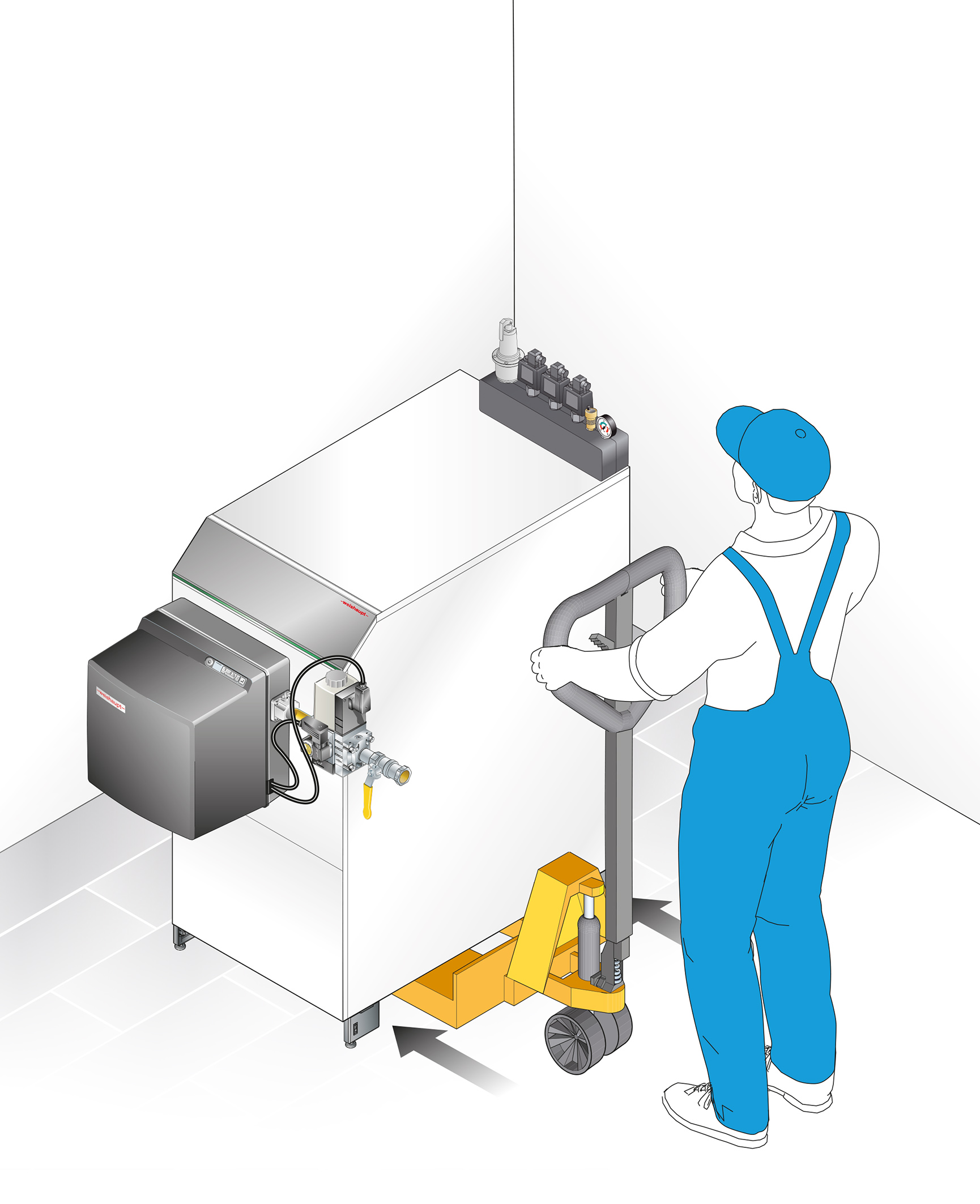

Kompakt kialakítása, kis méreteinek hála (szél/mag/mély: 680/1503/1184 mm) az új kondenzációs kazán nagyon egyszerűen szállítható be a fűtési helyiségbe: vagy a palettával (melyre a kazán rá van csavarozva) vagy emelőkocsival, mely bármely oldalról a kazán alá tolható.
A kazánt és a gázégőt külön csomagolva szállítjuk, összeszerelése a helyszínen történik.

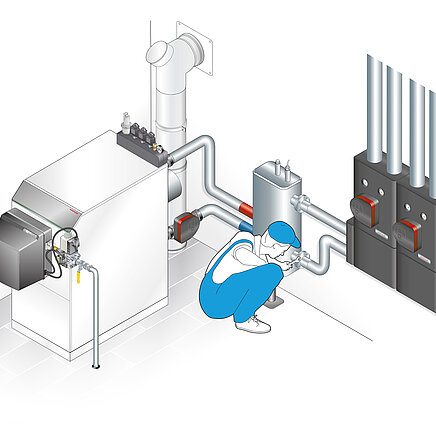

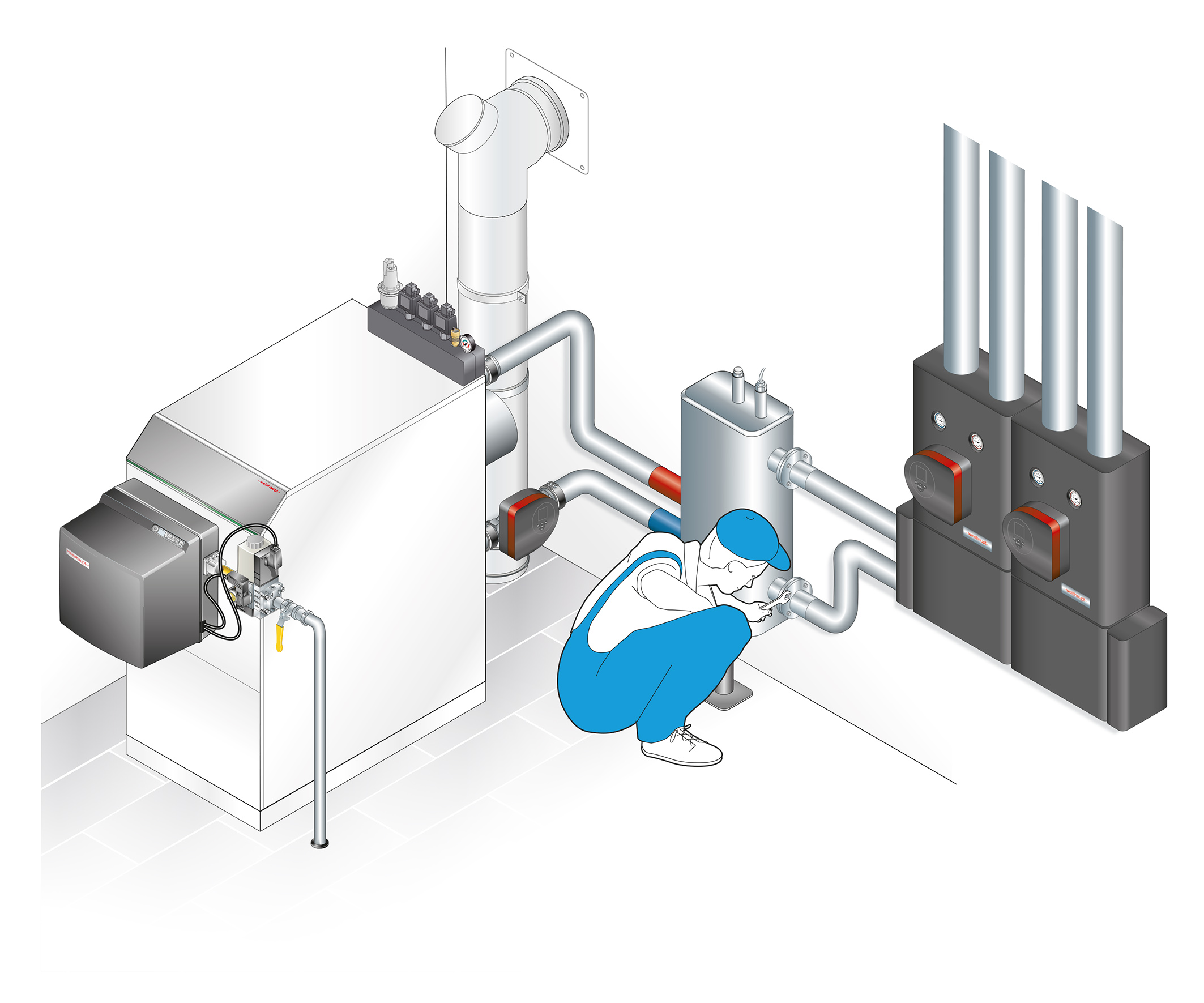

A hornyos DN100 előremenő és visszatérő csonkhoz gyorscsatlakozókkal kapcsolhatók olyan rendszercsoportok, mint a kazánköri szivattyú, csőcsoportok, hidraulikus váltó stb. Ez így egyszerű, helytakarékos és töredékére csökkenti a szerelési időt.
Mindegyik rendszercsoport egység professzionális hőszigetelő burkolattal van ellátva. Ez drasztikusan csökkenti az installálási időt, egységes és szép látványt biztosít, valamint nem csak jelentős energiamegtakarítást nyújt, hanem megteremti minden érvényes előírás betartását is.
A gyors és szerelőbarát elektromos installálást kábelbevezetések, kábelcsatorna valamint kihúzás elleni védelemmel ellátott sorkapcsok biztosítják.

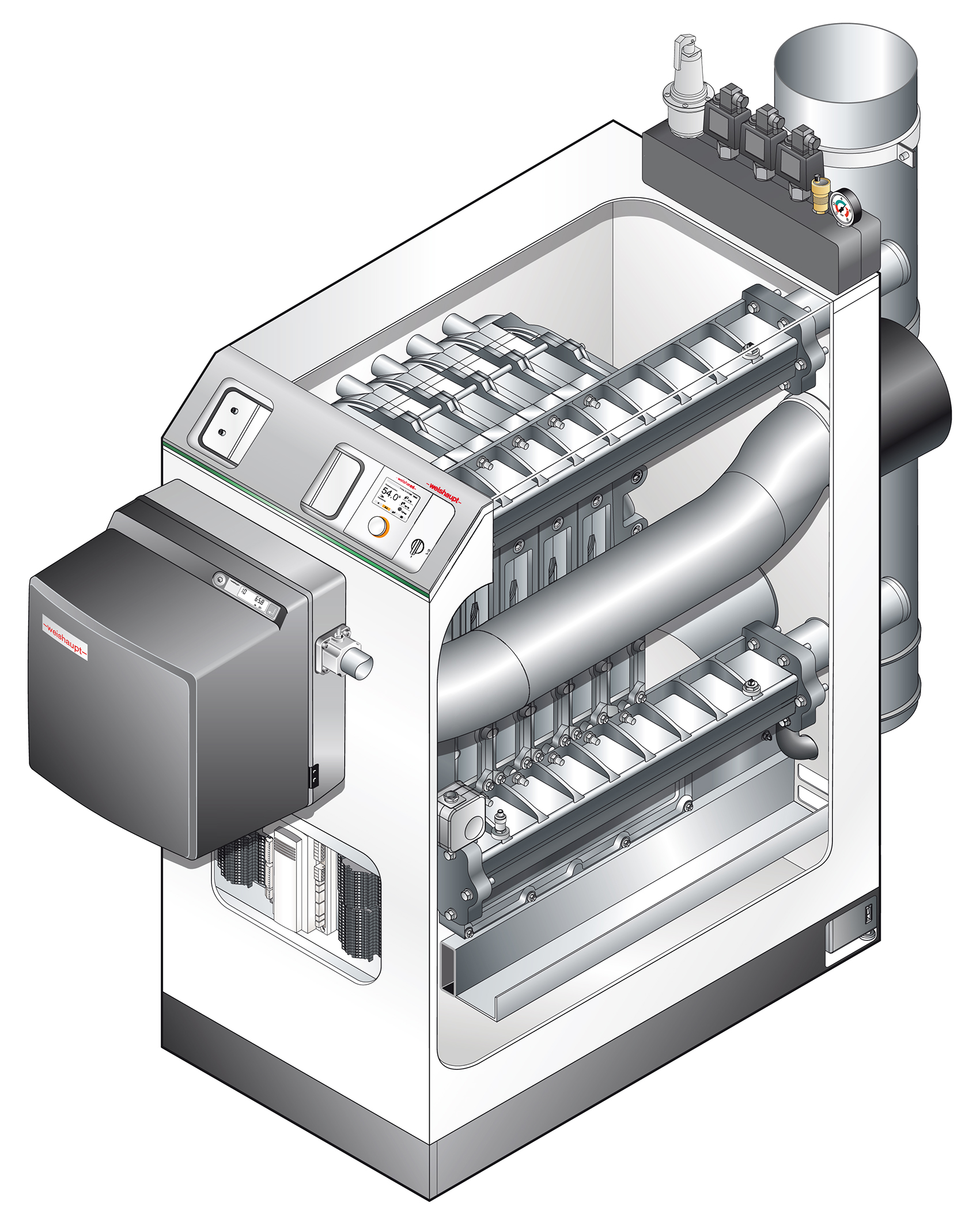

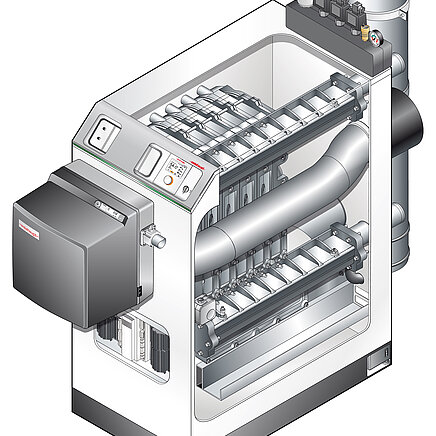

Az új Thermo Condens® WTC-GB 470-A kazánteste alumínium/szilícium-homoköntvény – egy, a gyakorlatban sokszorosan bevált ötvözet, melyről a Weishaupt már több mint 20 év tapasztalattal rendelkezik. Az előnyei: magas hővezetőképesség, magas hatékonyság, robusztusság és hosszú élettartam.

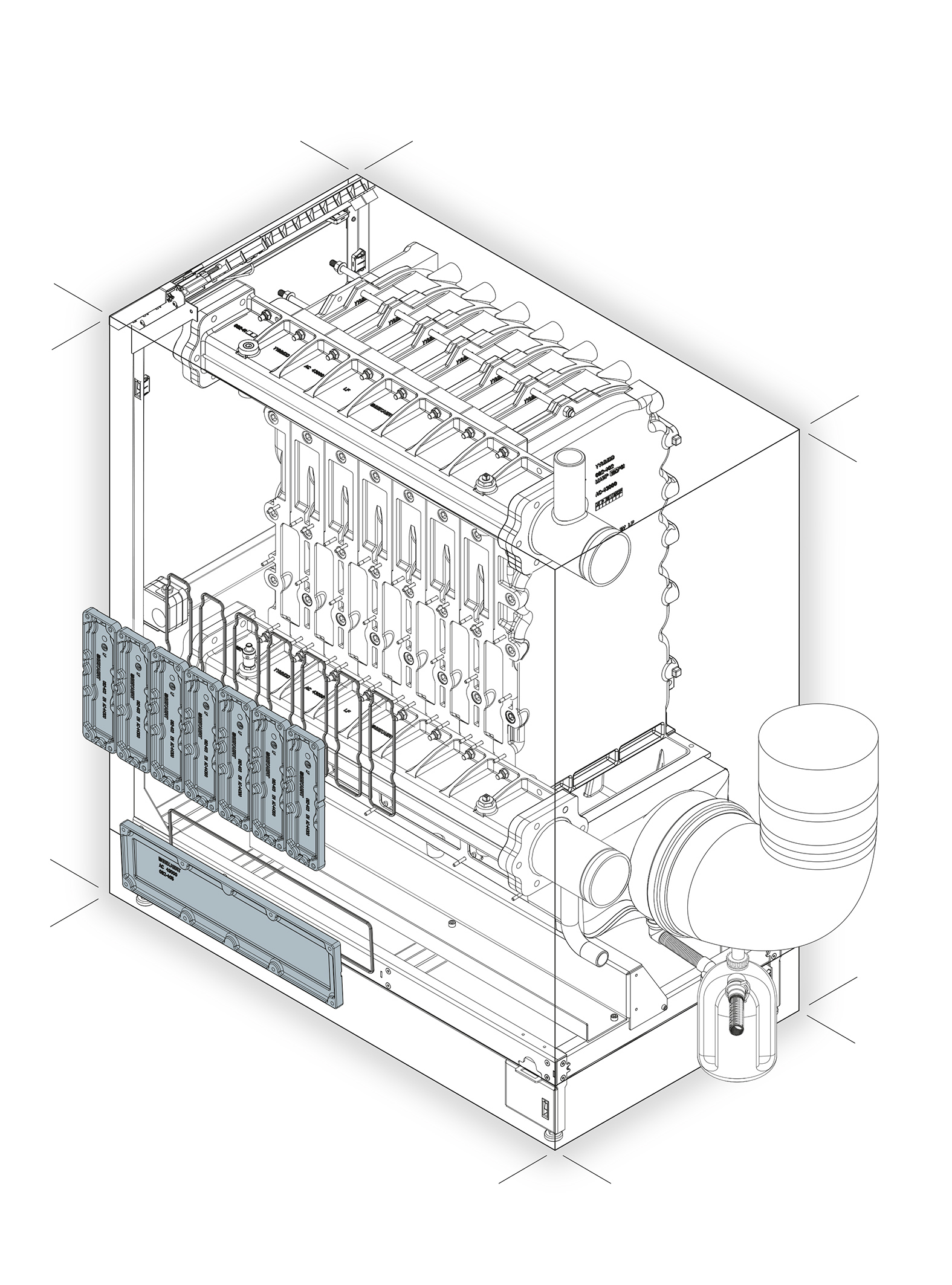

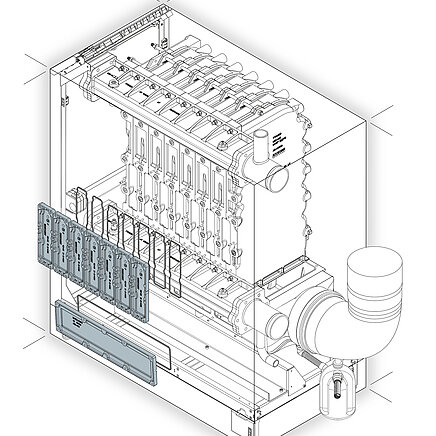

A kazántestben kialakított optimalizált átáramlás minden kazántag hővel egyenletes elosztását biztosítja és megteremti a hatékony légtelenítést is. A nagyméretű tisztítónyílások révén a karbantartás egyszerű.
A kazán biztonságtechnikát (az EN 12828 szerint) a WHI safe egység biztosítja, e rendelhető tartozék elemei:
- nyomás-min-határoló (a vízhiánybiztosítás kiegészítéseként)
- 2 nyomás-max-határoló
- biztonsági szelep (3 bar vagy 6 bar)
- nyomásmérő
- gyorslégtelenítő.
Továbbá van a kazánon két STB (100 °C) biztonsági hőmérséklet határoló. A WHI safe egységbeli második nyomás-max-határoló és a kazánon található második STB, a kiegészítő elemek a biztonsági szelepen (EN 12828 szerint) lévő feszültségmentesítő fazékhoz.
A kondenzációs kazán kezelése intuitív módon a rendszerkészülékkel és a már régóta ismert „ forgat+nyom" elvvel történik.
Az üzembe helyezési segéd révén történik meg a kapcsolókimeneteknek a helyszínen lévő hidraulikus rendszerhez illeszkedő előkonfigurálása. Ez végtelenül leegyszerűsíti az üzembe helyezést, nagyon sok időt takarít meg, növeli a működés biztonságát és beállítási hibákat akadályoz meg.
A Weishaupt moduláris Energia-Menedzsment-Rendszer univerzálisan alkalmazható és bővíthető – komplex berendezésrendszerek esetében is. Alapkivitelben három fűtőkör, egy cirkulációszivattyús melegvízkör és egy térfogatáramszabályzású hidraulikus váltó, avagy rendszerleválasztó vezérelhető. Épületfelügyeleti rendszerhez a kapcsolat 4-20 mA-jellel vagy Modbus TCP segítségével valósítható meg. Bővítő modullal két további fűtőkör kapcsolható a rendszerbe. Mindegyik fűtőkör távolról kezelhető egy RG1 helyiségkészülékkel.
A szériakivitelben beépített LAN-csatolásnak és a Weishaupt Energia-Menedzsment-Portal-nak köszönhetően az új kondenzációs gázkazán egyszerűen és biztonságosan kezelhető és felügyelhető számítógéppel, okostelefonnal vagy tablettel az interneten keresztül. A modern flat-dizájnnal készült intuitív App révén a rendszer tulajdonosa (vagy üzemeltetője) bármikor megtekintheti a fontosabb rendszer adatokat, végezhet módosításokat pl.: hőmérséklet értékeket vagy fűtési programot.
A WEM-Portal a berendezés üzemeltetőjének vagy a fűtési szakembernek a következőket kínálja:
- teljes hozzáférés minden paraméterhez a felhasználói és a szakember szinten – mint a rendszerkészüléken
- minden engedélyezett berendezés távoli ellenőrzése és vezérlése
- E-Mail-üzenet karbantartás esedékességéről, figyelmeztető vagy hiba jelzésről
- energiamérleg ill. fogyasztások kijelzése
- kiválasztott berendezés-paraméterek időbeli lefutásának vizsgálata
Az előnyök áttekintése:
Professzionális gáz kondenzációs rendszer
- magas hatékonyságú alumínium/szilícium-homoköntvény kazántest
- nagyméretű karbantartási nyílások (jó hozzáférés)
- előremenő és visszatérő csatlakozás gyors szerelőrendszerrel
Szériakivitelben WG 40 PLN U Premix égő
- széles modulációs tartomány (kb. 1:8)
- jól ismert égőkezelés W-FM25 tüzelésvezérlővel
- Ultra LowNOx technológia NOx < 56 mg/kWh értékkel
- hátoldalon beépített 60 μm-os légbeszívó szűrő
- átfogó rendszertartozék-választék az égőhöz
- Modbus-csatlakozás a WEM fűtésszabályzóhoz
Magas felszereltség
- komplett biztonságtechnika (EN 12828)
- komplett érzékelő-rendszer, egységesített érzékelők
- szifon-rendszer a készülék burkolatán kívül
- WAL-PP füstgázrendszer csatlakozás DN 200
Weishaupt Energia Menedzsment WEM
- magas alapfelszereltség 3 fűtőkörrel
- beépített WEM-Portal (Internet App-pal)
- professzionális kábelcsatlakozások kábelaknával és sorkapoccsal
- üzembe helyezési asszisztens rendszer
Weishaupt rendszermegoldások – egy kézből
- füstgáz-rendszerek, hidraulikai rendszerek, biztonságtechnika stb.
- kaszkádrendszerek beépített kaszkádvezérlővel
